1、床身及機架采用厚壁方管焊接而成,并消除應力處理。剛性好,不變形。
2、Y軸采用雙電機驅動,高精度齒輪、齒條傳動,功率大,運行平穩。
3、升降平臺采用2KW三相并步電機,渦輪蝸桿變速箱,帶動大節距鏈輪和四條大直徑梯形絲杠,并加置四條大直徑導向光杠上下升降運動,平穩可靠,最大舉升重量可達1.5噸。

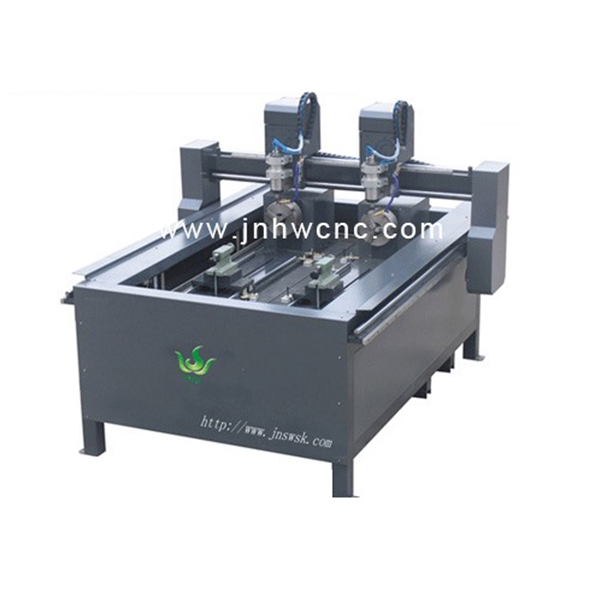

4、旋轉器采用機床長盤(正反爪)及后尾頂針。后尾頂針運動用方形直線導軌,同心度極為精確。底盤是采用ZL-102整體鑄造精加工而成。最大加工件直徑可達400毫米,長度可達1200毫米,被加工件重量可達56公斤,并配置工件平衡滾輪。
5、在升降平臺上設有不銹鋼水槽,以備加工石材用,還設有自動給水裝置。
6、在設備平臺上可放置2個4012型旋轉器,在不加工圓柱型工件時,可將旋轉器卸下,進行平面雕刻,平面工件厚度可達700毫
2、Y軸采用雙電機驅動,高精度齒輪、齒條傳動,功率大,運行平穩。
3、升降平臺采用2KW三相并步電機,渦輪蝸桿變速箱,帶動大節距鏈輪和四條大直徑梯形絲杠,并加置四條大直徑導向光杠上下升降運動,平穩可靠,最大舉升重量可達1.5噸。
4、旋轉器采用機床長盤(正反爪)及后尾頂針。后尾頂針運動用方形直線導軌,同心度極為精確。底盤是采用ZL-102整體鑄造精加工而成。最大加工件直徑可達400毫米,長度可達1200毫米,被加工件重量可達56公斤,并配置工件平衡滾輪。
5、在升降平臺上設有不銹鋼水槽,以備加工石材用,還設有自動給水裝置。
6、在設備平臺上可放置2個4012型旋轉器,在不加工圓柱型工件時,可將旋轉器卸下,進行平面雕刻,平面工件厚度可達700毫
該機除其他雕刻機的性能外,可廣泛應用于方體和圓柱體的雕刻。
比如硬木、大理石、漢白玉的圓柱工藝品雕刻加工等。
